Делаем динамические поворотники для авто, из набора KIT бегущие огни.

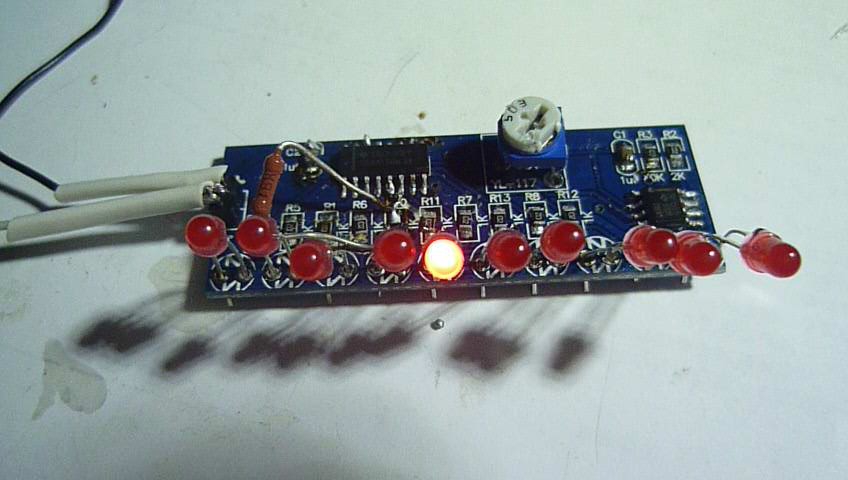

Конструктор бегущих огней с Алиэкспресс представляет собой печатную плату и набор радиодеталей. Все что нужно - запаять компоненты на плату.

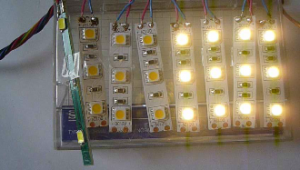

Но из нее можно получить более интересные эффекты бегущих огней. Например для поворотников авто или в стоп сигнал или просто на гирлянды для праздника.

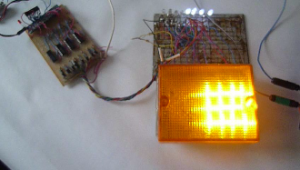

Данная схема может работать в диапазоне напряжения питания 3 -15Вольт. Генератор импульсов собран на микросхеме NE555, далее импульсы подаются на десятичный счетчик с дешифратором - микросхема CD4017(или К561ИЕ8), к выходам которой подключены светодиоды через токоограничительные резисторы. Скорость переключения бегущих огней регулируется подстроечным резистором. Добавляем схему с триггерами и выходными транзисторными ключами. Не надо ничего программировать и т.д. В результате можно получить более интересные световые эффекты бегущих огней. Нужно сделать еще одну печатную плату с триггерами К561ТМ2 и силовыми ключами на КТ815. Импульс с каждого выхода К561ИЕ8 подается на вход триггера по принципу «защелка» то есть на выходе триггера сигнал остается постоянным до прихода импульса сброса с вывода 11 микросхемы CD4017(К561ИЕ8). За цикл включаются 9 каналов.
Более подробней все показано в видео:
